導熱油加熱蒸汽發生器

概述：

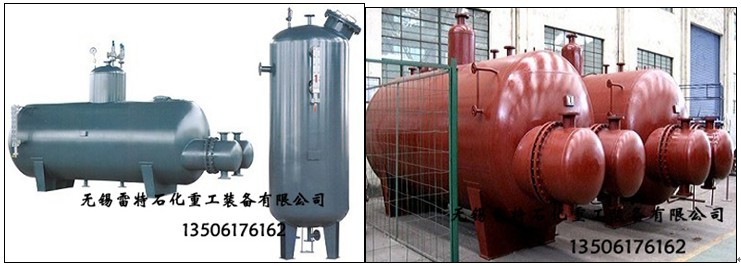

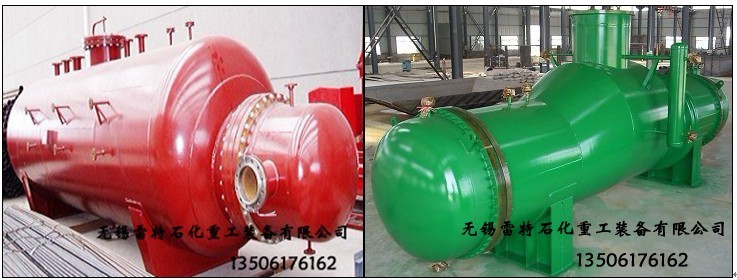

     無錫雷特石化重工裝備有限公司是設計生產與有機載體加熱爐配套的ZFQ（臥式）、ZF（立式）型蒸汽發生器。規格有0.1t、0.2t、0.3t、0.5t、0.8t、1.0t、1.5t、2t、3t、5t、10t等系列產品。還可根據用戶需求進行設計、制造。該產品設計采用了釜式加熱及蒸發的原理，可根據實際工況連續或間竭產汽，而非直接火焰加熱的設備。結構形式有立式和臥式兩種，此蒸汽發生器使用安全，可靠，節約投資，能源，節省運行費用，結構緊湊，安裝和維修方便，操作簡便，使用方便，質量可靠！結構形式有立式與臥式兩種，產品的設計制造符合壓力容器《安全技術監察規程》的有關規定。
    有機熱載體加熱爐與我廠蒸汽發生器配套使用，不僅可為用戶提供高溫介質，同時又能為用戶提供需用的蒸汽，滿足生產需要，擴大了使用領域。蒸汽發生器廣泛應用于食品加工，橡膠，木材加工，油脂等行業，滿足了只用一臺有機熱載體爐成熟蒸汽的工業要求，節省了設備投資和人工。

一、工作原理：

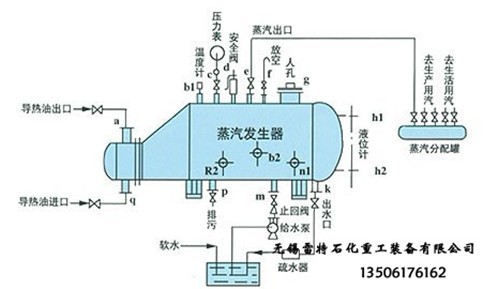

    本蒸發器由熱油部份及蒸汽發生器兩部分組成。
    熱油部分為高溫導熱油通過熱油泵或直接由熱載體加熱爐進入蒸汽發生器的管束內。管內熱量以一定流量溫度通過管壁將熱量傳遞給管外鍋水，將水加熱，導熱油被降溫，重新回到加熱爐，使之循環使用。
    蒸汽發生器應用軟化水，如能經過預熱則蒸發量可提高。水從底部進入蒸發器，水在自然對流下加熱在受熱面上產生蒸汽，通過水下孔板及均汽孔板變成不飽和蒸汽，送到分汽包，提供生產、生活用氣。

二、導熱油蒸汽發生器功能：

使用一臺導熱油爐即可以產生高溫導熱油又可以產生蒸汽滿足一些需要直接蒸汽的領域.型號可從0.1噸到10噸每小時.

為更好的適應目前的市場和滿足于各企業的需求戰勝全球能源危機我公司設計生產的新一代安全環保，節能型ZFQ（臥式）、ZF（立式）蒸汽發生器，可以降低生產成本它利用了導熱油爐不斷循環的油溫來產生蒸汽，同樣替代了蒸汽鍋爐。

三、蒸汽發生器與蒸汽鍋爐的對比：
蒸汽鍋爐的熱效率：如10噸/h的蒸汽鍋爐所產生的蒸汽為10t/h-20％=8t/h10t/h蒸汽發生器所產生的蒸汽為10t /h+10%=11t /h

四、蒸汽發生器的進油溫度和出油溫度的溫差比：
蒸汽發生器的進油溫度和出油溫度的溫差，立式，為15度，（臥式）為7度

五、合理的設計：
如果定型機需要的溫度為230度那么蒸汽發生器的進油溫度升為237度，回油230廑就可以進入定型機，再回到導熱油鍋爐，也可根據設備的需要設定．假如，定型機需要的溫度高，導熱油先進定型機回油進蒸汽發生器定型機需要的溫度低、導熱油先進蒸汽發生器、回油進定型機然后再回油鍋爐加熱．這樣設計可節約煤耗30%。

六、經濟合算：
如果當?shù)孛簝r(jià)為650元／噸．蒸汽鍋爐所產生的蒸汽成本是108元；噸：蒸汽發生所產生的成本是91元／噸，
如根據第三條設計進行操作：蒸汽發生器所產生的成本只有64元／噸
例(1)蒸汽鍋爐1噸煤(按5500大卡計算)二6噸左右蒸汽，650元÷6二108．33元。
例(2)導熱油鍋爐1噸煤(按5500大卡計算)二5500大卡X782耗損二42Q大卡÷60二7．15噸左右蒸汽，650元÷7．15噸二90．91元。
導熱油鍋爐在封閉情況轉換是沒有浪費的目前市場熱網蒸汽價格在130元／噸左右，安裝一臺5t／h蒸汽生發器10萬+管道，閥門，軟化水，安裝費=25萬，5t/h=5.5X24小時=可產132噸／天蒸汽，假如每噸節能30元X132
噸：3960噸／天X30天：118800元／月X1 2月‘可節能1425600元/年，僅2—3個月就收回成本。

七、蒸器發生器選型可根據用戶場地要求設計制造！

無錫雷特石化重工裝備有限公司 濮趙明 電話：0510-85955518 郵箱：wxleitesh@163.com
