煙道余熱煙氣加熱列管式蒸汽發生器

煙導氣加熱熱管蒸汽發生器

    前言：濮趙明13506176162

    隨著改革開放的深入進行我國國民經濟迅猛發展，發展與環保問題的是我國經濟發展的重中之重，為響應國家號召低碳經濟環境發展。面對日益嚴重的工業廢氣污染和落后的處理技術，針對廢氣熱能排放狀況復雜等特點，開發了針對行業廢氣的熱能排放回收系統、鍋爐及定型車的余熱回收系統。
    本公司遵循了節能環�？茖W(xué)的設計理念，匯聚研發設計、生產制造、以符合國家產業導向的優質產品和現代化管理的雄厚優勢，全力打造出高質量的產品，為企業用戶創造更高更好的經濟效益和社會效益。開發了結構設計合理熱氣列管式，熱管式余熱蒸氣發生器。組合式導熱油熱管余熱蒸汽發生器。

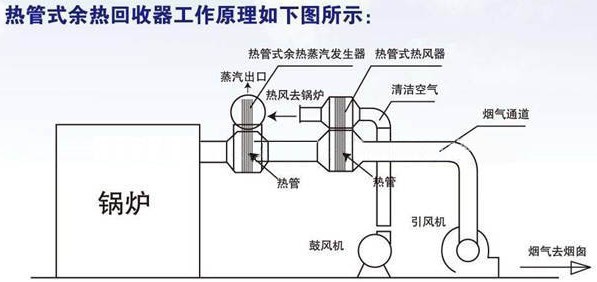

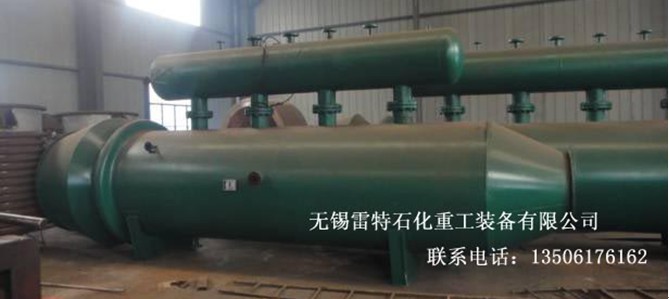

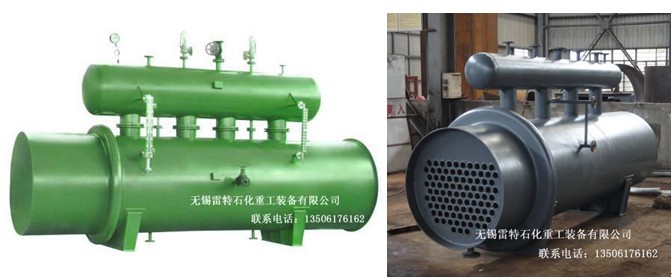

    帶蒸汽發生器的有機熱載體爐尾氣余熱回收裝置，其組成包括與爐體連接的煙道和裝在煙道中的空氣預熱器，空氣預熱器引風機，與煙道出口端連接的煙囪，其特征是在爐體與空氣預熱器之間的前段煙道上安裝由殼體、汽包、管板、傳熱管組成的蒸汽發生器，蒸汽發生器的傳熱管中密封有傳熱工質，傳熱管下部位于殼體中，上部通過管板伸入汽包中，蒸汽發生器的殼體裝在煙道中。排出有機熱載體爐的高溫?zé)峥諝饣蚱渌麩崮芡ㄟ^鼓風設備將熱源送入加熱器管子內，管內熱量通過管壁將熱量傳遞給殼體內，將水加熱。加熱器產生的不飽和蒸汽先送入分汽包，再由分汽包將蒸汽分送至各用汽處。提供生產、生活用汽。

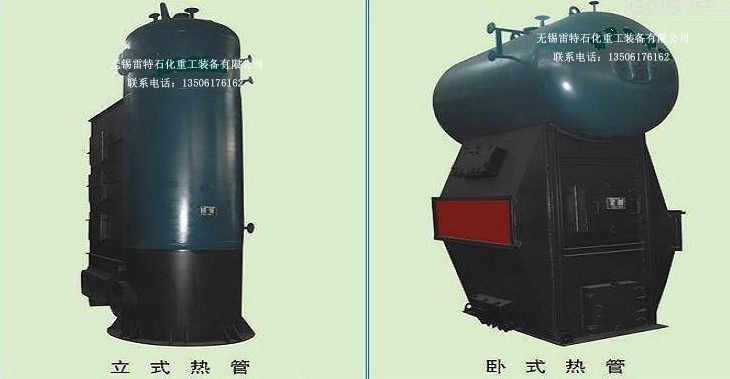

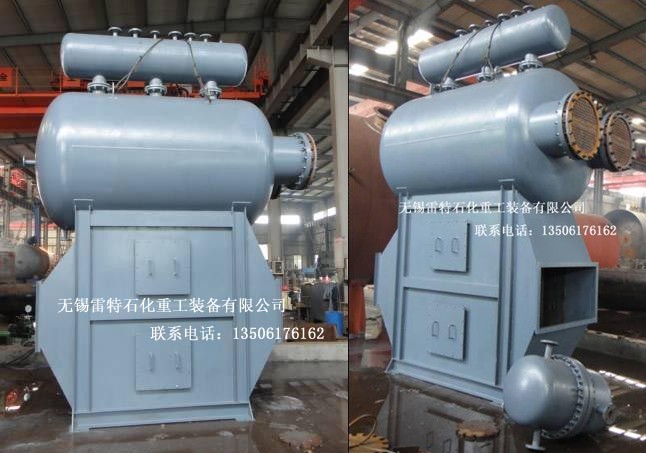

    熱管式蒸汽發生器主要是由汽包、熱管和煙箱組成。煙箱中的熱管吸收煙氣中的余熱傳導給汽包中的水，使水受熱汽化，產生飽和蒸汽供生產和生活使用。該設備主要安裝在蓄熱室后的煙道上，運行時窯爐產生的廢煙氣從設備煙箱中通過，煙箱中的熱管吸收煙氣中的余熱傳導給汽包中的水，使水受熱汽化，產生飽和蒸汽供生產和生活使用，從而替代了原有的蒸汽鍋爐，達到節能降耗的作用。
熱管余熱回收蒸汽發生器裝置的性能特點：
1、熱管蒸汽發生器余熱回收裝置的安裝不需要對原鍋爐或工業窯爐進行改動。安裝方便：熱管蒸發器具有造價低、安裝使用方便、安全性高、可靠性強、運行和維護費用低等優點，結構新穎合理，即使個別熱管損壞也不會影響整座余熱鍋爐的運行。
2、安全可靠：超導熱管等溫性能好，導熱時產生自振不產生圬垢和通風阻力,始終保持良好的傳熱效率。
3、不易結塵，除塵方便，節省勞動力，減少勞動強度。熱管式余熱鍋爐的換熱管材，都采用厚壁管，并且是整根管，沒有焊縫，因此具有安全可靠，使用壽命長的特點。
4、設備結構設計合理，易操作和管理，采用全自動控制，設備無需專人管理，水位自動保護，壓力超高自動卸壓
5、設備運行安全可靠，可連續穩定的長期運行，使用壽命長：超導熱管余熱回收裝置使用壽命10年以上，單根熱管可拆卸更換，維護簡單成本低。
6、價格低、投資小、回收期短：一般3至8個月就可以收回全部投資，效益可觀。
