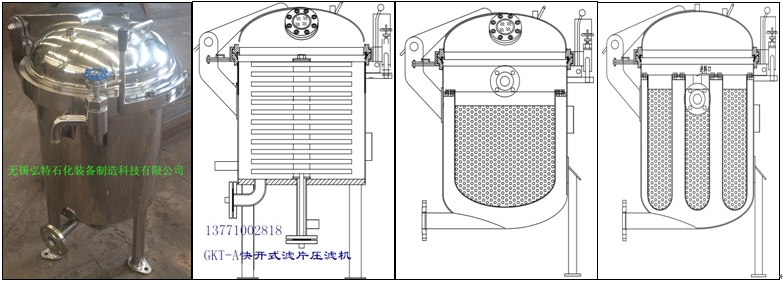

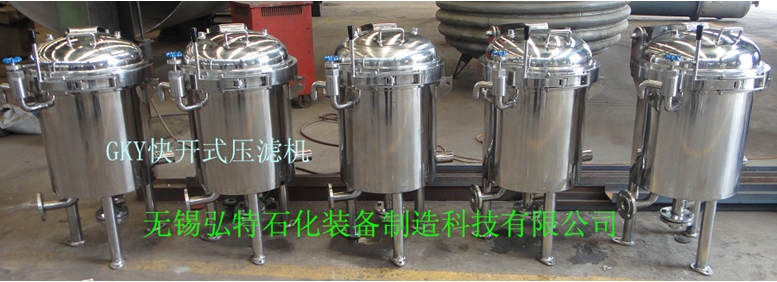

GKY-型立式快開式壓濾機： |
| |
|
| |
 |
| |
 |
| |
用途
該機濾網和濾盤是采用1mm厚度的OCr18Ni9材料一次成型的先進工藝制成，濾盤水平層疊，并用濾布或濾紙作為過濾介質，使液體由各濾層小孔中流過，而將懸浮在液體中的固體粒子留在介質上，通過過濾操作來分離懸浮而得到需要的澄清液或固體物料。該設備適用于制藥、化工、輕工、食品等行業。
設備主要功能及工藝流程

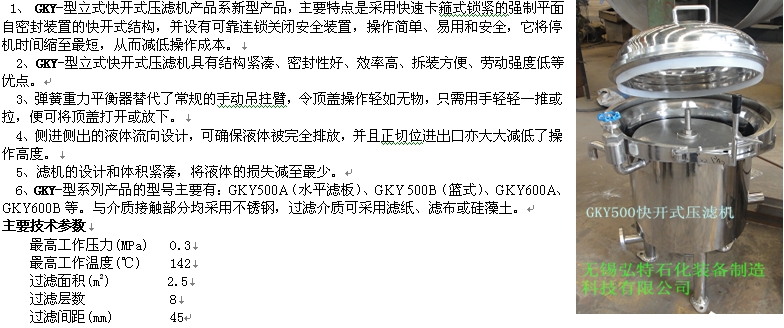

1、GKY-型立式快開式壓濾機是一種新型的高效板式密閉壓濾系統；液體由進料口進入壓濾區，加壓經濾網板過濾后，濾液由出液口流出，雜質及不溶固體則被攔截并在機體內，并附著濾網板上形成濾餅，通過加入0.3～0.4Mpa氮?dú)猓ǜ鶕?jù)過濾物料介質而定氣體特性）對濾餅進行壓濾，可將濾餅中濾液過濾干凈。
2、GKY-型高效板式密閉壓濾機可開蓋手動對濾板清洗或者利用壓縮空氣反吹，壓縮空氣由出液口進入，對濾網板進行反吹，使濾餅脫落。
3、GKY-型高效板式密閉壓濾機在原有的基礎上增加了快速排渣功能，當物料中過濾后濾餅及剩于雜物，可打開底部手動蝶閥，將雜物排出。符合醫藥食品衛生法，達到GMP標準。 |
| |
|
快開式壓濾機技求術參數 |
|
型號 |
GKY-A500 |
GKY-B500 |
GKY-A600 |
GKY-B600 |
|
最高工作壓力(MPa) |
內筒體0.4 |
內筒體0.4 |
內筒體0.4 |
內筒體0.4 |
|
最高工作溫度(℃) |
內筒體150-200 |
內筒體150-200 |
內筒體150-200 |
內筒體150-200 |
|
過濾面積(m2) |
2 |
6.2 |
4.2 |
7.5 |
|
過濾網板間距 |
45 |
|
45 |
|
|
過濾層數(層) |
7 |
籃式 |
12 |
籃式 |
|
筒體規格 |
￠510X360 |
￠510 |
￠610X590 |
￠610 |
|
重量 |
260 |
192 |
330 |
310 |
|
主要材料 |
SUS30408---316 |
SUS30408--316 |
SUS30408---316 |
SUS30408---316 |
|
壓力等級、過濾精度、法蘭標準、材質等可根據用戶用要求設計制作 | |
| |
 |
| |
 |
| |
|
快開式過濾器參數 |
|
型號 |
濾袋編號 |
濾袋數 |
過濾面積（m2） |
進出口徑 |
工作壓力(MPa) |
最大流量m3/h(粘度=1厘泊) |
|
DL—1P1S |
1 |
1 |
0.25 |
DN 50 |
0.5 |
20 |
|
DL—1P2S |
2 |
1 |
0.50 |
DN 50 |
0.5 |
40 |
|
DL—3P2S |
2 |
3 |
1.5 |
DN 50 |
0.5 |
100 |
|
DL—4P2S |
2 |
4 |
2.0 |
DN 100 |
0.5 |
140 |
|
DL—5P2S |
2 |
5 |
2.5 |
DN 150 |
0.5 |
175 |
|
DL—6P2S |
2 |
6 |
3.0 |
DN 200 |
0.5 |
210 |
|
壓力等級、過濾精度、法蘭標準、材質等可根據用戶用要求設計制作 | |
| |

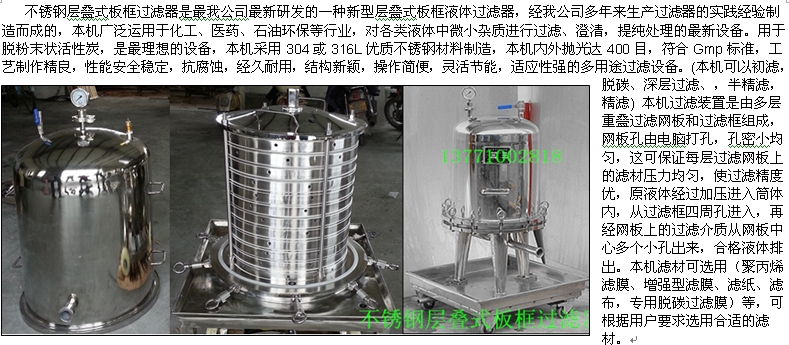

不銹鋼層疊式板框過濾器 |
| |
 |
| |
|
| |
|
規格及技術參數 |
|
規格 |
層數 |
過濾面積 ( M2) |
濾材尺寸 (mm) |
過濾壓力 (MPa) |
理論水流量 (t/h) |
存活性炭 |
|
CT-Ф300 |
10 |
0.7 |
Ф310 |
0.2-0.6 |
4 |
1-4 |
|
CT-Ф300 |
20 |
1.4 |
Ф310 |
0.2-0.6 |
8 |
3-8 |
|
CT-Ф300 |
30 |
2.1 |
Ф310 |
0.2-0.6 |
12 |
4-12 |
|
CT-Ф400 |
20 |
2.5 |
Ф410 |
0.2-0.6 |
14 |
5-18 |
|
CT-Ф400 |
30 |
3.7 |
Ф410 |
0.2-0.6 |
21 |
8-22 |
|
CT-Ф400 |
40 |
5.0 |
Ф410 |
0.2-0.6 |
28 |
10-30 |
|
CT-Ф500 |
20 |
3.9 |
Ф510 |
0.2-0.6 |
25 |
11-28 |
|
壓力等級、過濾精度、法蘭標準、材質等可根據用戶用要求設計制作 | |
| |

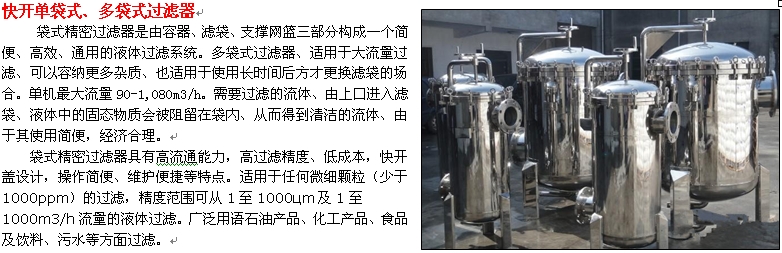

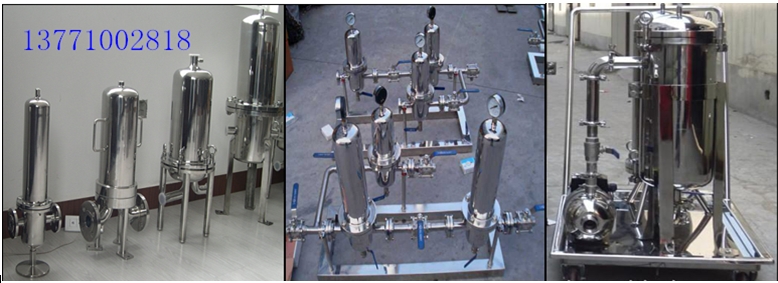

液體過濾器，氣體過濾器： |
| |
液體過濾器，氣體過濾器適用于安裝各類折疊式濾芯，組成一套完整的過濾器。外殼設計合理、結構緊湊、外型美觀、安裝使用和清洗方便。可用于食品、醫藥、化工、電子環保等行業的各類液體的凈化過程。 |
| |
 |
| |
不銹鋼筒式過濾器殼體外形尺寸參考表 |
| |
|
理論流量
t/h |
配裝濾芯 |
進出口管外徑 |
連 接 |
外形尺寸參考 |
|
根數 |
長度 |
方式 |
規格 |
總高 |
筒體高度 |
接口高度 |
筒體直徑 |
寬度 |
|
0.3~0.5 |
1 |
10" |
25 |
快裝 |
ф50.5 |
600 |
400 |
80 |
100 |
220 |
|
0.5~1 |
20" |
800 |
650 |
|
1~1.5 |
30" |
1050 |
900 |
|
1~1.5 |
3 |
10" |
32 |
快裝 |
ф50.5 |
650 |
450 |
120 |
200 |
320 |
|
1.5~3 |
20" |
900 |
700 |
|
2.5~4.5 |
30" |
34 |
1150 |
950 |
|
1.5~2.5 |
5 |
10" |
32 |
快裝 |
ф50.5 |
650 |
450 |
120 |
220 |
350 |
|
3~5 |
20" |
900 |
700 |
|
4.5~7.5 |
30" |
38 |
1150 |
950 |
|
5~7 |
7 |
20" |
38 |
快裝
螺紋
法蘭 |
ф50.5
G1"
DN40 |
950 |
700 |
150 |
250 |
400 |
|
6~10 |
30" |
48 |
1200 |
950 |
|
8~14 |
40" |
1450 |
1200 |
|
6~8 |
9 |
20" |
48 |
快裝
螺紋
法蘭 |
ф64
G1"
DN50 |
1000 |
700 |
150 |
350 |
500 |
|
8~12 |
30" |
1250 |
950 |
|
12~15 |
40" |
1500 |
1200 |
|
6~12 |
12 |
20" |
48 |
快裝
螺紋
法蘭 |
ф64
G1.5"
DN50 |
1100 |
800 |
200 |
350 |
500 |
|
12~18 |
30" |
57 |
1350 |
1050 |
|
16~24 |
40" |
1600 |
1300 |
|
8~15 |
15 |
20" |
76 |
螺紋
法蘭 |
G2.5"
DN65 |
1100 |
800 |
200 |
400 |
550 |
|
18~25 |
30" |
1350 |
1050 |
|
20~30 |
40" |
1600 |
1300 |
|
12~21 |
21 |
20" |
89 |
螺紋
法蘭 |
G3"
DN80 |
1150 |
850 |
200 |
450 |
600 |
|
21~31 |
30" |
1400 |
1100 |
|
27~42 |
40" |
1650 |
1350 | |
